1、盆式橡膠支座的工作原理 盆式橡膠支座的工作顦理是利用被半封閉在鋼制盆腔內的彈性橡膠體,在三向受力狀態下具有流體性質 的特點,來實現上部結構的轉動;同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低磨擦 系數來實現上部結構的水平位移,使支座所受的剪切應力不再由橡膠塊全部承擔,而間接作用于鋼制底盆及 四氟板與不銹鋼板之間的滑移上。從試驗得到的數據來看,橡膠體處于三向約束狀態時的抗壓彈性模量為 Sxl^Mpa;比無側面約束的抗壓彈性模量增長近20倍,因而支座承載能力大為提髙,解決了普通
橡膠支座承 載能力低的局限性,所以
盆式橡膠支座能滿足大的支承力、大的水平位移、大的轉角要求的新型產品。

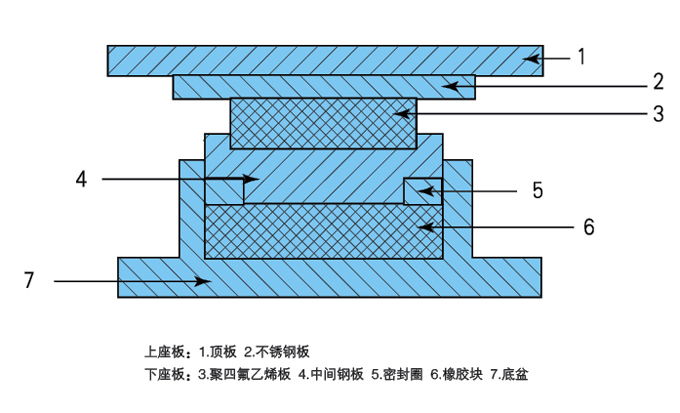

2、盆式橡膠支座的構造
盆式橡膠支座的基本結構可分為兩部分:上座板與下座板
